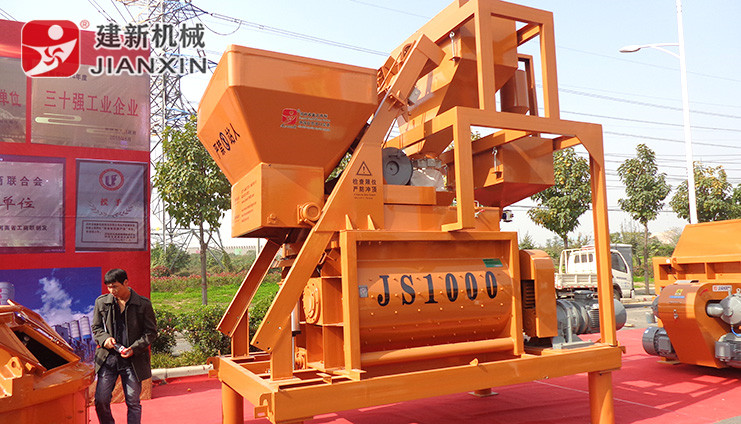

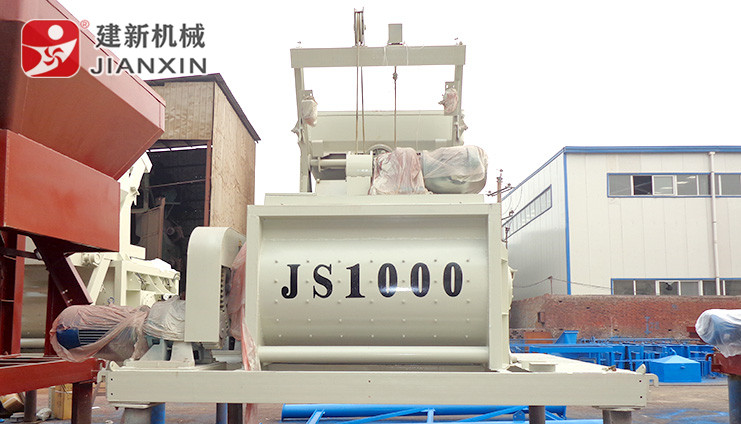

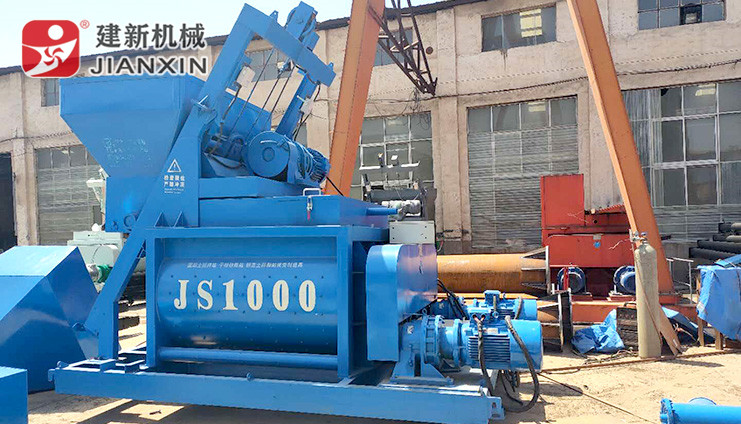

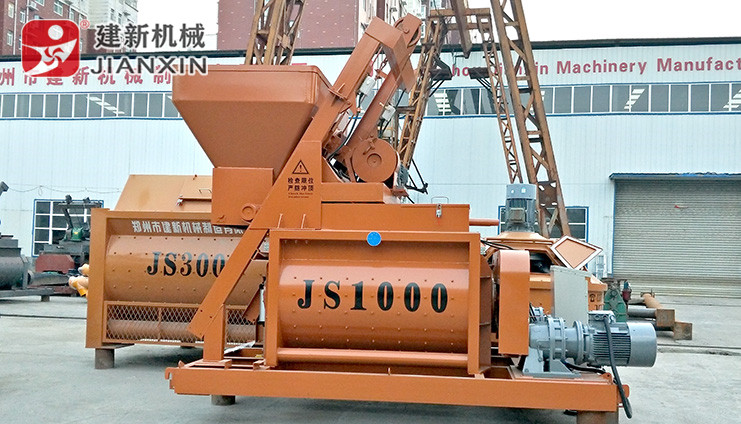

JS1000混凝土搅拌机

产品细节

• 01

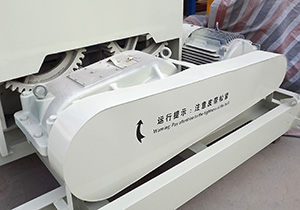

  搅拌系统

  搅拌系统由电动机、皮带轮、减速器、开式齿轮、搅筒搅拌装置、供油装置等部件组成。工作时，电动机带动二级齿轮减速器，减速器两轴经两对开式齿轮分别带动两根水平的搅拌轴反向等速回转。

• 02

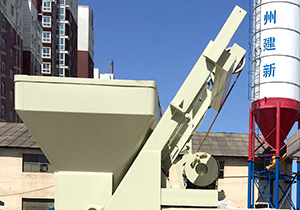

  上料系统

  上料系统由卷扬机构、上料龙架、料斗、进料嘴等组成。制动电动机经减速器带动卷筒转动，钢丝绳牵引料斗向上爬升，当爬升到一定高度时，料斗进入上料架，斗门即自动打开，物料经漏斗卸入搅拌筒内。

• 03

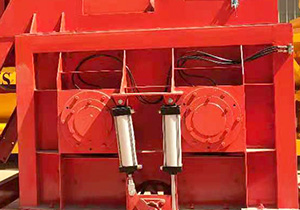

  卸料系统

  有三种结构液压控制、气动控制、手动控制。卸料门安装在搅拌机底部，通过气缸或者液压缸，实现机动卸料，在卸料门上安装一个限位开关，以控制卸料门的开闭位置，通过调节密封条的位置可保证卸料门密封。

• 04
  减速机

  搅拌机减速机行星传动，采用国内厂家回转支撑，质量可靠。所有齿轮磨齿处理，运转噪音低、输出扭矩大，稳定性高，适合各种高强度，高负荷的工作状态。

• 05

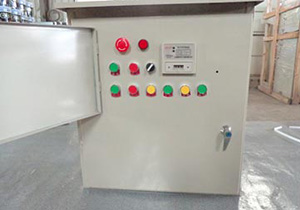

  电器系统

  电气控制线路设有空气开关、熔断器、热继电器，具有短路保护、过载保护的功能。所有控制按钮及空气开关手柄和指示灯均布置在配电箱门上，并设有门锁。

• 06

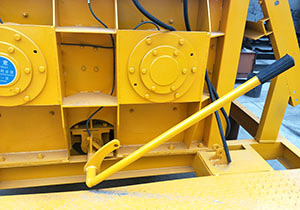

  手动操作杆

  卸料手动操作杆是作临时停电时紧急卸料和气缸失灵时卸料之用，平时应将其拆下，以防伤人。
